M5 x M3 helikoil insert somun

M5 x M3 helikoil insert somun, dış tarafta M5 diş ve iç tarafta M3 diş sağlayan, redüksiyon ve onarım amaçlı kullanılan pratik bir bağlantı elemanıdır. Farklı vida ölçülerini tek parça üzerinde birleştiren bu yapı, mevcut M5 dişli bir yuva ya da uygun hazırlık yapılmış bir gövdede güvenli tutunma sağlarken, içte M3 vidaların kullanılmasına imkan tanır. Böylece montaj tasarımlarında ölçü uyumu, yerleşim kolaylığı ve parçalar arası geçiş adaptasyonu elde edilir. Ürün özellikle numune geliştirme, küçük seri üretim, cihaz bakımı ve atölye uygulamalarında iş akışını hızlandırır. 3D yazıcı ile üretilmiş parçalar, elektronik muhafazalar, aparat ve fikstürler, ince duvarlı veya hassas gövdeler gibi alanlarda, sık-sök işlemlerine karşı daha güvenli ve tekrarlanabilir bir diş çözümü sunar.

Kullanım senaryolarında en sık karşılaşılan ihtiyaç, mevcut bir M5 yuva veya dişin M3 vida ile çalışmasıdır. Bu insert somun, ek ara parça kullanmadan doğrudan redüksiyon sağlayarak tasarımdaki karmaşıklığı azaltır. Ayrıca bakım ve onarım süreçlerinde, hasar görmüş ya da toleransı genişlemiş bölgelerde daha temiz bir montaj yüzeyi elde edilmesine yardımcı olur. Dış diş, yuva ile mekanik kavrama oluşturarak gövdeye sabitlenirken, içteki M3 diş; sensör, PCB, klemens, küçük muhafaza kapağı, kablo bağı kelepçesi veya benzeri donanımların güvenli şekilde bağlanmasına imkan verir.

Montaj için öncelikle uygulama yüzeyinin ve deliğin merkezlenmesi önemlidir. Eğer yuva M5 dişli ise insert doğrudan yerleştirilip saat yönünde sıkılarak konumlandırılabilir. M5 diş bulunmuyorsa, proje gereksinimine göre uygun delik hazırlanmalı ve gerekli kılavuzlama yapıldıktan sonra insert somun dikkatlice takılmalıdır. Yerine alındıktan sonra iç dişe M3 vida bağlanarak montaj tamamlanır. Doğru hizalama, temiz yüzey ve uygun sıkma yöntemi, uzun ömürlü kullanım için kritik adımlardır.

M5 x M3 helikoil insert somun; CNC atölyeleri, bakım ekipleri, robotik ve mekatronik projeleri, küçük mekanik montajlar, hobi/prototipleme ve 3D yazıcı dünyasında pratik bir çözüm arayan kullanıcılar için idealdir. Renk ve yüzey görünümü üretim partilerine göre değişiklik gösterebilir. Ölçülendirme ve adet bilgileri, sipariş sırasında belirtilen ürün seçeneklerine göre değerlendirilmelidir.

"dişli burç / masif insert" olarak geçen, yay şeklinde değil de masif pirinç çubuktan tornada işlenerek üretilen, hem iç dişli hem dış dişli silindirik burçlar.

Sanayide (özellikle arabaların aşınan parçalarında,  kalıpçılık, otomasyon, makine imalatı ve ağır hizmet plastik/metal montajlarında) yalama olmuş dişleri kurtarmak veya ana malzemeye sağlam bir diş yuvası açmak için bu masif pirinç parçalar kılavuz dişiyle kullanılır.

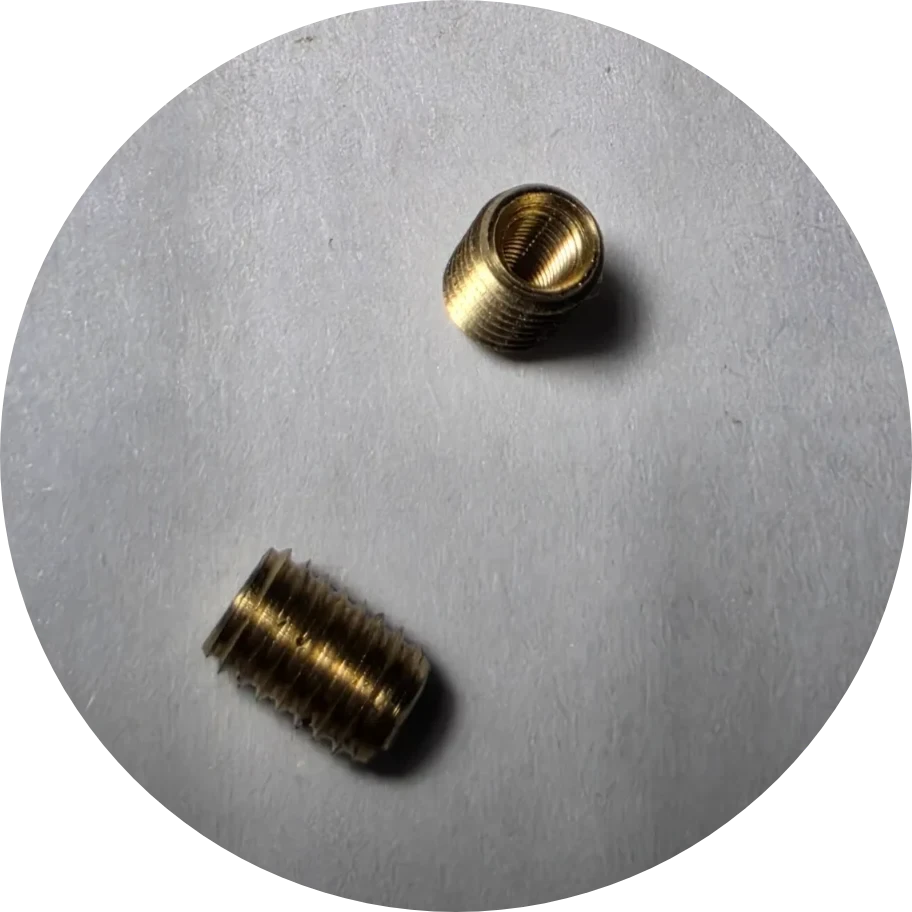

Masif Pirinç Dişli Burç / "Pirinç Helicoil" Özellikleri

• Çift Dişli Yapı: Parçanın iç kısmında standart metrik vida dişi (örneğin M3 veya M5) bulunurken, dış kısmında ise ana malzemeye (alüminyum, çelik, kalın plastik vb.) vidalanabilmesi için daha büyük bir dış diş (örneğin M3 için M5 dış diş, M5 için M8 dış diş gibi) yer alır.

• Masif ve Tok Gövde: Yay teli gibi esnek değildir; tam tersine pirinç malzemenin verdiği ağırlıkla tok, sert ve yüksek tork dayanımına sahip masif bir burçtur.

• Pirinç (MS58) Avantajı: Korozyona karşı dirençlidir, talaşlı imalatta (otomat tezgahlarında/tornalarda) kusursuz işlenebilir ve metal-metal veya metal-plastik çalışmalarda aşınmayı minimize eder.

M3 ve M5 İçin Tipik Ölçü Kombinasyonları

Bu tip pirinç burçlarda, içindeki metrik ölçüye göre dışarıya açılan diş çapı bir üst veya iki üst ölçü seçilir:

• M3 İç Dişli Pirinç Burç: Genellikle dış çapı M5 veya M4 dişli olarak üretilir.

• M5 İç Dişli Pirinç Burç: Genellikle dış çapı M8 veya M7 dişli olarak üretilir.

Montaj / Uygulama Adımları

1. Delik Delme ve Diş Açma: Hasar görmüş veya yeni açılacak delik, pirinç burcun dış diş ölçüsüne uygun matkapla delinir ve dış diş kılavuzu ile yiv çekilir.

2. Monte Etme: Pirinç burç, dış yüzeyindeki dişler sayesinde havya, tornavida, allen veya özel montaj tapası yardımıyla ana yuvaya sıkıca vidalanır (bazen sabitleyici sıvı keçe/Loctite ile desteklenir).

3. Kullanıma Hazırlık: Artık ana malzemenin içinde sağlam bir pirinç diş yuvası oluşmuştur; ortasındaki M3 veya M5 iç diş sayesinde orijinal cıvatanız güvenle monte edilir.
